2.2
Rozdělení zkratů
Zkraty můžeme dělit podle různých hledisek.
Podle polohy (viz obr. 1):
- Jednofázový zemní zkrat, kdy dojde ke spojení jedné fáze se zemí v soustavě s přímo uzemněným uzlem zdroje.
- Dvoufázový zemní zkrat, při kterém se spojí dvě fáze se zemí.
- Třífázový zemní zkrat, který se též nazývá totální (úplný) zkrat a představuje spojení všech tří fází se zemí.
- Dvoufázový zkrat, kdy se spojí navzájem dvě fáze.
- Třífázový zkrat, což je spojení všech tří fází navzájem.
Třífázové zkraty jsou zkraty souměrné (jsou postiženy všechny fáze), ostatní zkraty jsou zkraty nesouměrné.
Třífázový zkrat se vyskytuje u kabelových sítí pouze zřídka, ale protože je při tomto druhu zkratu obvykle nejvyšší zkratový proud, musíme se tímto zkratem zabývat. Častěji zde dochází ke zkratům jednofázovým či dvoufázovým. Naopak u venkovního vedení se třífázové zkraty vyskytují častěji, protože oblouk, který při zkratu vznikne, většinou postupně zasáhne všechny tři fáze.

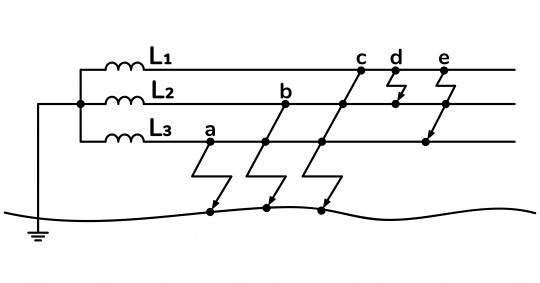

Zdroj: Autor Ing. Bc. Anna Mudruňková, Tomáš Stejskal, Rozdělení zkratů dle polohy, licence Creative Commons BY-SA 4.0.
Obr. 1. Rozdělení zkratů dle polohy
Podle doby trvání:
- krátkodobé zkraty trvají kratší dobu, než by bylo třeba k jejich vypnutí;
- dlouhodobé zkraty trvají až do okamžiku vypnutí.
Podle druhu spojení zkratovaných částí můžeme rozlišit:
- Dokonalý zkrat (kovový), kdy vodič leží na vodiči nebo na zemi.
- Nedokonalý zkrat (obloukový), při kterém se zkratový proud uzavírá elektrickým obloukem.
Norma [1] dělí zkraty na:
- Mezifázový zkrat (line-to-line short circuit): náhodné nebo úmyslné vodivé spojení mezi dvěma nebo více vodiči se spojením na zem nebo bez něj.
- Zkrat mezi fází a zemí (jednofázový zkrat) (line-to-earth short circuit): náhodné nebo úmyslné vodivé spojení mezi vodičem a zemí v soustavě s uzlem uzemněným přímo nebo přes malou impedanci. [1]
Poznámka
Spojení vodiče se zemí v soustavě s uzlem izolovaným nebo uzemněným přes velkou impedanci (soustava IT) není zkrat, ale zemní spojení, a má odlišné vlastnosti, viz kap. 3.
