Elektrotechnika I

3.2

Schématické značky

Každá součástka má v elektrotechnice svoji schématickou značku.

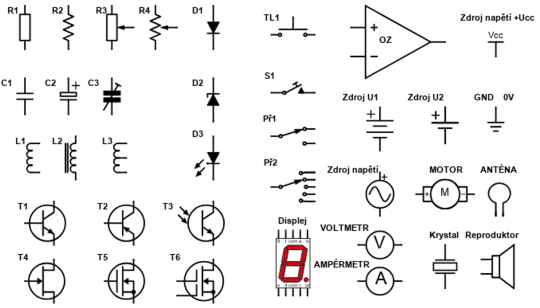

Obr. 4. Schématické značky součástek

Z přehledového obrázku nejpoužívanějších součástek můžeme odečíst schématické značky následujících součástek:

Rezistory: R₁, R₂, R_3, R₄

Kondenzátory: C₁, C₂, C₃

Cívky: L₁, L₂, L₃

Tranzistory bipolární: T₁, T₂, T₃

Tranzistory unipolární: T₄, T₅, T₆

Tlačítko: Tl₁

Spínač: S₁

Přepínače: Př₁, Př₂

Zobrazovací jednotka: Displej

Zdroje napětí: U₁, U₂, U_CC, V_CC

Měřící přístroje: Vltmetr, Ampérmetr

Ostatní: Motor, Anténa, svorky (GND-zem)

Zajímavost

Kreslení součástek a jejich značení v dokumentacích se může výrazně lišit. Typickým příkladem je schématické značka rezistoru. Evropská má tvar obdelníčku a Americká (Japonská) varianta připomíná pružinu.

Poznámka

Podle souboru schématických značek, které se nachází ve schématickém výkresu daného zařízení, jsou zkušenější elektrotechnici pouhým pohledem na schéma schopni vyčíst funkci zařízení, dosahované vlastnosti a případně poukázat na nedostatky (chyby) ve způsobu zapojení nebo parametrů součástek.
