Existuje mnoho druhů závitů a pro každodenní život je potřeba většina z nich. Základní rozdělení je na závity spojovací a pohybové. Pro představu si uvedeme následující:
- Edisonův závit E14 a E27 na LED žárovkách. Písmeno E značí jméno Edison a číslo velký průměr v mm.
- Whitworthův závit na všech neprofesionálních stativech pro kamery a foťáky. Používá se hlavně anglosaských zemích.
- Trubkový G závit pro spojování vodovodních trubek a armatur, jako jsou kohoutky a sprchové baterie.
- Metrický závit (např. M8) je nejrozšířenější, je normalizovaný, takže ho najdete jako spojovací materiál v obchodech, a je téměř jisté, že bude ve výrobcích pocházejících z euroasijského kontinentu.
Chcete-li určit druh závitu, je důležité znát, z jakého zařízení pochází. Pokud si nejste jisti, použijte závitovou měrku. Závit je charakterizovaný tvarem profilu, průměrem, počtem závitů na jednotku délky (tzv. stoupáním) atd.
My budeme používat metrické závity s normálním stoupáním (existuje ještě hrubé a jemné). Metrický závit se značí písmenem M a příslušným číslem, které označuje velký průměr závitu v mm, tj. průměr šroubu naměřený posuvkou. Spojovací šroub musí otvorem volně procházet, může být namáhán pouze tahem. Licované šrouby mohou být namáhány i střihem. Metrické závity mají typizovanou řadu průměrů. Nás budou zajímat následující velikosti:
M3 – M4 – M5 – M6 – M8 – M10
Řada pokračuje dál, ale pro naše účely ve školní výrobě budou stačit tyto rozměry. Pro představu následuje obrázek s popisky jednotlivých velikostí.
+
Velikosti šroubů délky 16 mm se šestihrannou hlavou
+

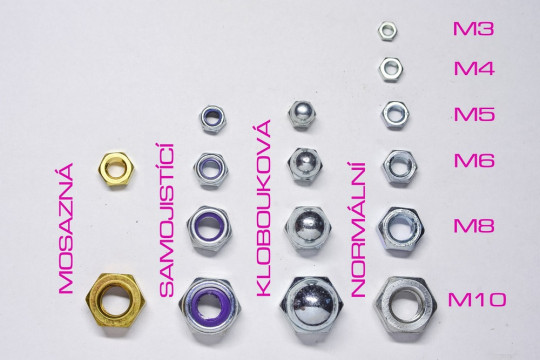

Matice různých druhů velikostí M3 až M10
Souhrn
- V dílně používáme hlavně metrické závity značené M3 až M10.
- Díra, kterou má projít šroub, se vrtá větší než je velký průměr závitu, aby šroub volně procházel a nedotýkal se otvoru.
- Otvor, do nějž vnitřní závit řežeme, má průměr 0,85 × velikost šroubu.
