2.1
Logické obvody
Definice
Logický obvod je standardní elektronický obvod, který je složen z logických hradel.
Při kreslení obvodového schématu logického obvodu dodržujeme základní pravidla pro kreslení elektronických obvodů. Logické obvody se snažíme kreslit tak, aby logická hradla tvořila tzv. stupně obvodu. Stupeň obvodu je myšlen jako počet hradel, kterými se vstupní proměnná (signál) šíří na výstup obvodu. Logická hradla pro šíření jednotlivých proměnných proto umisťujeme ve schématu „pod sebe“, abychom znázornili jednotlivé stupně obvodu.
Výhody
Takovéto uspořádání hradel ve schématu usnadňuje analýzu zpoždění obvodu a analýzu vzniku potenciálních logických hazardů v obvodu. Problematice logických hazardů se blíže věnuje text „Kombinační logické obvody a hazardy v kombinačních obvodech“.

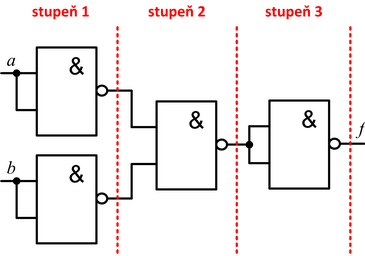

Příklad logického obvodu a jeho rozdělení na jednotlivé stupně znázorňuje obrázek 9.
+
Obr. 9. Příklad logického obvodu a vyznačení jeho stupňů.
