3.3
Provedení rezistorů
Rezistor jako ucelená kompaktní součástka musí realizovat tři základní funkce:
  1. hodnotu odporu,
  1. mechanickou (elektrickou) stabilitu odporu,
  1. připojení do elektrického obvodu – způsobem provedení kontaktů.
Poznámka
Tyto tři funkce platí pro jakoukoliv součástku (kondenzátory, cívky, polovodičové prvky).
Rezistory dělíme podle více kritérií, kterými jsou:
  • provozní vlastnosti – rezistory neproměnné a rezistory proměnné,
  • technologie výroby – rezistory drátové, vrstvové, fóliové,
  • provedení vývodů – rezistory THT a rezistory SMD,
  • využití v aplikaci – pro všeobecné využití, stabilní, miniaturní, vysokoohmové, vysokonapěťové nebo s potlačenou indukčností.
3.3.1
Rezistory neproměnné a proměnné
Jednoduchý rezistor se dvěma vývody, tak jak jsme o rezistoru hovořili v tomto textu doposud, je označení pro rezistor neproměnný. Tento typ rezistoru definuje jednu jedinou hodnotu odporu a jeho další vlastnosti jej upřednostňují k určité aplikaci. Rezistory proměnné je označení pro skupinu rezistorů, u kterých můžeme hodnotu odporu měnit. Tyto rezistory dělíme do dvou skupin. Jsou to odporové trimry a odporové potenciometry. Konstrukce obou je velmi podobná, jejich využití je však předurčuje ke zcela odlišným aplikacím. Odporové trimry a potenciometry mají většinou tři vývody. Dva jsou připojeny na konce vlastního odporu. Ten označujeme jako odporovou dráhu. Třetí vývod je připojen k tzv. běžci, který se může pohybovat od jednoho krajního vývodu přes odporovou dráhu k druhému krajnímu vývodu.
+

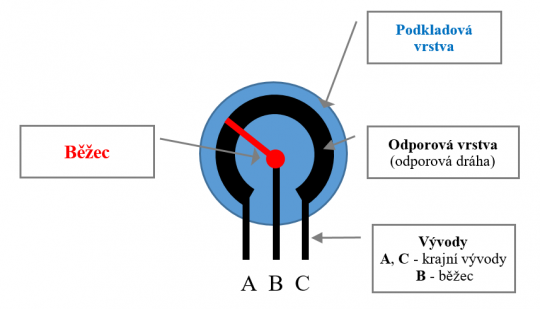

20. Konstrukce proměnných odporů
Obr. 20. Konstrukce proměnných odporů
3.3.1.1
Rezistor proměnný – trimr
Pojem trimování najdeme v elektrotechnice všude tam, kde je zapotřebí definovat proces nastavení nějaké vlastnosti nebo parametru. V oblasti proměnných rezistorů je tedy odporový trimr označení pro součástku, u které můžeme nastavit hodnotu odporu. Pokud hovoříme o trimru, potom předpokládáme, že změn odporu za celou životnost součástky proběhne v řádu jednotek až desítek. Takovému menšímu počtu změn (nastavení) hodnoty odporu je přizpůsobeno i konstrukční řešení trimru použité při výrobě. Schematická značka trimru:
+
21. Odporový trimr – schematická značka
Obr. 21. Odporový trimr – schematická značka
Základní vlastnosti a provedení odporových trimrů:
  • Hodnota odporu: vyrábí se v hodnotách o základu 1-2-5, v odporovém rozmezí 10 Ω až 1 MΩ.
  • Provedení vývodů: THT (vývody) i SMD (povrchová montáž).
  • Konstrukce: obyčejné a precizní (cermetové).
  • Provedení: horizontální nebo vertikální.
3.3.1.2
Rezistor proměnný – potenciometr
Odporový potenciometr je označení pro proměnný odpor, u kterého můžeme provádět změnu hodnoty odporu opakovaně. Konstrukční provedení umožňuje provádět změny řádově 100 000×.
Poznámka
Pomocí potenciometru řešíme například nastavení hlasitosti nízkofrekvenčních zesilovačů. U přijímačů VKV realizujeme potenciometrem ladění stanic (změna napětí pro varikapy). V moderních přístrojích nachází uplatnění v osvětlovacích zařízeních pro nastavení intenzity osvětlení nebo barvy světla.
Schematická značka potenciometru:
+
22. Odporový potenciometr – schematická značka
Obr. 22. Odporový potenciometr – schematická značka
Základní vlastnosti a provedení odporových potenciometrů:
  • Hodnota odporu: vyrábí se v základních hodnotách (1-2-5).
  • Provedení odporové dráhy: vrstvové a drátové (větší výkonové zatížení >2 W).
  • Průběh odporové dráhy: N – lineární, G – logaritmický, E – exponenciální.
  • Provedení: otočné, tahové, speciální (řízení otáčení pomocí motorku).
  • Počet vývodů: v základním provedení tři (více než tři → speciální provedení s tzv. odbočkami).
  • Počet samostatných potenciometrů na jedné osce: (v klasickém provedení jeden, v tandemovém dva).
  • Doplňkové části: výkonový vypínač, stínění.
Příklad
Odporový potenciometr má označení:
TP 160    10 kΩ/N
Napište, jaké má základní parametry.
Zobrazit řešení
Řešení
TP je označení pro typizovaný potenciometr.
160 je označení výrobní řady, která specifikuje mechanické provedení (velikost, provedení vývodů).
10 kΩ je hodnota odporového potenciometru (hodnota odporu mezi krajnímu vývody).
N je označení pro lineární průběh odporové dráhy.
3.3.2
Provedení odporové dráhy
Podle provedení odporové dráhy dělíme potenciometry (trimry) na drátové a vrstvové.
3.3.2.1
Drátové rezistory
U tohoto provedení je vlastní odpor realizován odporovým drátem, který je navinutý na keramickém základu (na tyčince nebo trubičce). Keramický materiál je dobrý izolant a snáší vyšší teploty. Drátové provedení, které najdeme u rezistorů, potenciometrů i trimrů, předurčuje použití těchto součástek ve výkonové elektrotechnice. Tyto rezistory jsou konstruovány pro ztrátový výkon o jednotkách až desítkách wattů.
3.3.2.2
Vrstvové rezistory
Rezistory vrstvové se vyznačují konstrukcí, kdy je vlastní odpor realizován vrstvou uhlíku (uhlíkové rezistory) nebo kovu (metaloxidové rezistory), která je nanesena na izolační destičce nebo tyčince.
3.3.3
Provedení vývodů
Vývody rezistoru (potenciometru, trimru) slouží k propojení (nakontaktování) odporového elementu rezistoru do okolního obvodu s ostatními součástkami. Rozeznáváme základní dva typy provedení vývodů:
  • THT – klasické (starší) provedení s drátovými vývody (pocínované).
  • SMD – bezdrátové provedení, součástky pro povrchovou montáž na desky plošných spojů (moderní způsob provedení).
