2.4
Obvody RC (nabíjení)
+

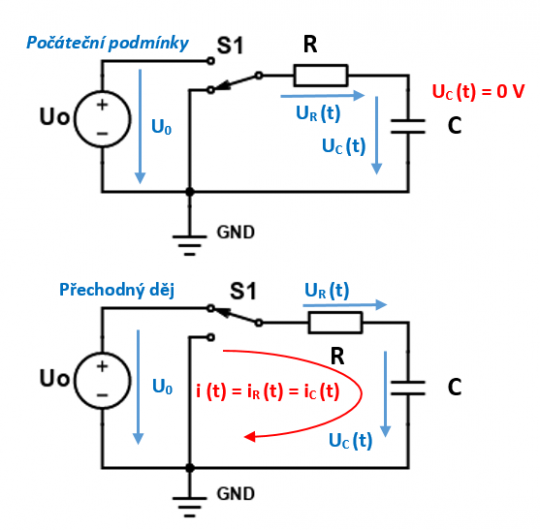

11. [Příklad č. 9] Obvod RC (nabíjení) – napětí a proud kondenzátoru C
Obr. 11. [Příklad č. 9] Obvod RC (nabíjení) – napětí a proud kondenzátoru C
+

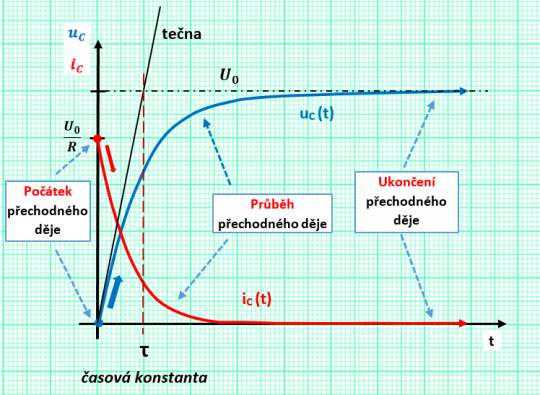

12. Obvod RC (nabíjení) – časové průběhy napětí a proudu
Obr. 12. Obvod RC (nabíjení) – časové průběhy napětí a proudu
Příklad
[Příklad č. 9] Obvod s rezistorem R a kondenzátorem C je pomocí spínače S1 připojen k ideálnímu zdroji napětí U0. Slovně a pomocí vzorců popište základní obvodové rovnice a odvoďte vztah pro výpočet napětí na kondenzátoru C.
Zobrazit řešení
Skrýt řešení
Řešení
Okrajové podmínky řešení přechodného děje jsou:
  • v čase t = 0 s je náboj Q na kondenzátoru nulový,
  • v čase t = 0 s je napětí na kondenzátoru nulové
    uCt0=QC=0C=0 V ,
  • v čase t = 0 s je i(t) = 0 A.
V čase t=0 s sepne spínač S1 a připojí zdroj napětí k sériovému obvodu s rezistorem R a kondenzátorem C. V obvodu vznikne uzavřená smyčka (zdroj-spotřebič RC) a v ní začne protékat proud. Hledáme časovou funkci, která odpovídá průběhu napětí na kondenzátoru uCt=ft. V uzavřené smyčce můžeme psát podle druhého Kirchhoffova zákona rovnici:
-U0+R·it+uC(t)=0 ,
-U0+R·it+1C·itdt=0 .
Z rovnice hledáme funkci it , která je řešením rovnice. Dalším krokem matematické úpravy je odstranění integrálu, které provedeme derivací celé rovnice dle času:
R·ditdt+1C·it=0 .
Dále upravíme:
ditdt=-1R·C·it .
Metodou separace proměnných dostaneme výsledný tvar:
it=U0R·e-tτ.
Z rovnice:
-U0+R·it+uC(t)=0   vyjádříme napětí na kondenzátoru uC ,
uC(t)=U0-R·i(t) ,
uC(t)=U0-R·U0R·e- tτ ,
uC(t)=U0·(1-e- tτ ) .
Pro napětí na rezistoru R platí:
uRt=R·it=R·U0R·e- tτ=U0·e- tτ
nebo můžeme odvodit:
uRt=U0-uCt=U0-U0·1-e- tτ =U0-U0+U0·e- tτ=U0·e- tτ .
+

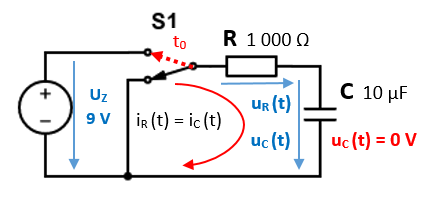

13. [Příklad č. 10] Obvod RC (nabíjení) – výpočet obvodových veličin
Obr. 13. [Příklad č. 10] Obvod RC (nabíjení) – výpočet obvodových veličin
Příklad
[Příklad č. 10] Obvod s rezistorem R = 1 000 Ω a kondenzátorem C = 10 µF je pomocí spínače S připojen ke zdroji ideálního napětí UZ = 9 V. Slovně popište vlastnosti prvků a obvodových veličin v obvodu. Vyjádřete základní obvodové rovnice pro napětí a proud na obvodových součástkách.
Zobrazit řešení
Skrýt řešení
Řešení
Slovní popis obvodu:
  • rezistor, kondenzátor a zdroj považujeme za ideální obvodové prvky,
  • před připojením zdroje UZ do obvodu je kondenzátor vybitý (UC = 0 V),
  • v uzavřené smyčce (zdroj-rezistor-kondenzátor) platí pro napětí vztah UZ=UR+UC ,
  • při připojení zdroje UZ se bude napětí na kondenzátoru zvyšovat a napětí na rezistoru se bude snižovat,
  • proud ve smyčce se v čase mění (mění se napětí na odporu → Ohmův zákon).
Výpočet:
  1. Před sepnutím spínače S
Proudový obvod není uzavřen, ze zdroje UZ neprotéká do rezistoru a kondenzátoru proud.
  1. Při sepnutí spínače S (čas t = 0 s)
Pro napětí v uzavřené smyčce platí:
UZ=UR+UC napětí na kondenzátoru a odporu se v čase mění ,
UZ=uRt+uCt .
V čase t = 0 s je napětí na kondenzátoru uC0=0 V.  Pro napětí na rezistoru platí:
uRt=UZ-uct=9 -0=9 V.
Pro proud v uzavřené smyčce platí:
Odpor a kondenzátor jsou zapojeny do série. Proud rezistorem je stejný jako proud kondenzátorem, můžeme tedy psát:
iRt=ic(t) .
V čase t = 0 s platí:
iR0=iC0=UZR= 91000=9 mA.
  1. Doba přechodného děje (t ˃ 0 s)
Pro napětí v uzavřené smyčce platí:
Napětí na kondenzátoru se zvyšuje, platí vztah:
uC (t)=UZ·1-e- tτ=9·(1-e- tR·C ) .
Napětí na rezistoru se snižuje, platí vztah:
uRt=UZ-uCt=UZ-UZ·1-e- tτ=UZ·e- tτ .
Pro proud v uzavřené smyčce platí:
Proud definujeme z napětí na rezistoru (Ohmův zákon):
iRt=ict=uR (t)R=UZ·e- tτR=UZR·e- tτ=91000·e- tR·C .
  1. Ukončení přechodného děje (t = 3τ až t = 5τ)
V praxi se za ukončený přechodný děj považuje čas t s hodnotou tři až pěti τ.
+

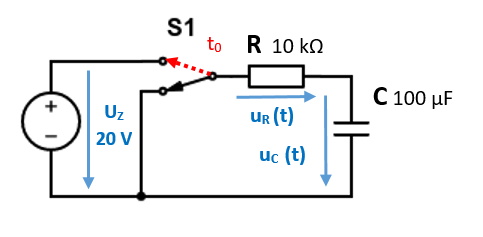

14. [Příklad č. 11] Obvod RC (nabíjení) – výpočet obvodových veličin
Obr. 14. [Příklad č. 11] Obvod RC (nabíjení) – výpočet obvodových veličin
Příklad
[Příklad č. 11] Obvod s rezistorem R = 10 000 Ω a kondenzátorem C = 100 µF je pomocí spínače S připojen ke zdroji ideálního napětí UZ = 20 V. Vypočítejte napětí na rezistoru a kondenzátoru v čase t= 0,1τ a t=3τ .
Zobrazit řešení
Skrýt řešení
Řešení
Řešení:
uC 0,1τ=UZ·1-e- tτ=UZ ·1-e- 0,1·ττ=20·1-e- 0,1=20·1-0.9048 ,
uC 0,1τ=20·0,0952=1,904 V.
uR 0,1τ=UZ·e- tτ=20·e- 0,1·ττ=20·e- 0,1=18,096 V .
iR0,1τ=UZR·e- 0,1·ττ=2010 000·e- 0,1=0,002·0,905=1,81 mA .
Vypočítejte samostatně napětí a proud v čase t=3τ:
………………………………………………………………………………...
[Výsledky: t = 0,3τ→( uC= 19,0 V, uR=0,996 V, iR=99,5 µA)]
+

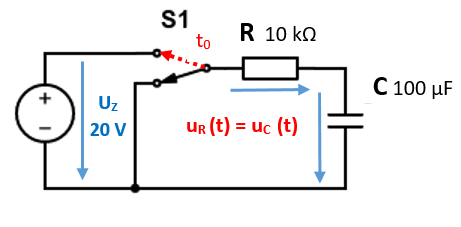

15. [Příklad č. 12] Obvod RC (nabíjení) – výpočet obvodových veličin
Obr. 15. [Příklad č. 12] Obvod RC (nabíjení) – výpočet obvodových veličin
Příklad
[Příklad č. 12] Obvod s rezistorem R = 10 000 Ω a kondenzátorem C = 100 µF je pomocí spínače S připojen ke zdroji ideálního napětí UZ = 20 V. Vypočítejte čas, kdy napětí na rezistoru a kondenzátoru bude mít stejnou velikost.
Zobrazit řešení
Skrýt řešení
Řešení
Řešení:
Pro shodné napětí na rezistoru a kondenzátoru platí:
uRt=uCt=UZ2=10 V .
Čas můžeme vypočítat ze vztahu pro uCt nebo uRt. Jednodušší tvar má vztah:
uR t=UZ·e- tτ   z rovnice vyjádříme čas t.
uR tUZ=e- tτ   celou rovnici zlogaritmujeme, platí: lnex=y, ey=x.
Po matematické úpravě můžeme psát:
lneuR tUZ=-tτ   a pro čas můžeme psát:t=-τ·lneuR tUZ .
Po dosazení hodnot:
t=-τ·lneuR tUZ=-R·C·lne1020=-10 000·100·10-6·-0,693=0,693 s.
Kontrolu výpočtu provedeme dosazením vypočítaného času do vztahu:
uC t=UZ·1-e- tτ=20·1-e- 0,69310 000·100·10-6=20·1-e- 0.693=20·1-0.500 ,
uC t=20·0,5=10 V.
Napětí na kondenzátoru a rezistoru bude stejné v čase t=0,693 s.
+

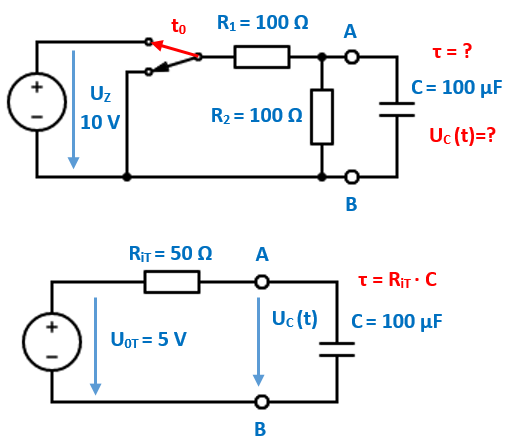

16. [Příklad č. 13] Obvod RC (nabíjení) – výpočet časové konstanty
Obr. 16. [Příklad č. 13] Obvod RC (nabíjení) – výpočet časové konstanty
Příklad
[Příklad č. 13] Obvod s rezistory R1 = R2 = 100 Ω a kondenzátorem C = 100 µF je pomocí spínače S připojen ke zdroji ideálního napětí UZ = 10 V. Vypočítejte časovou konstantu nabíjecího procesu a napětí na kondenzátoru v čase po ukončení přechodného děje.
Zobrazit řešení
Skrýt řešení
Řešení
Při pohledu na obvodové zapojení součástek zjišťujeme, že máme v obvodu dva rezistory a nevíme, jakou hodnotu odporu dosadit pro výpočet časové konstanty obvodu. Také hodnota napětí zdroje není na první pohled jednoznačná, nevíme, na jaké napětí se nabije kondenzátor v čase po ukončení přechodného děje. Jedinou metodou výpočtu je náhrada obvodu Theveninovým zdrojem napětí. Náhradu obvodu provedeme vzhledem ke svorkám, kde je připojený kondenzátor:
V obvodu bez kondenzátoru vypočítáme parametry náhradního Theveninova zdroje:
U0T=UZ·R2R1+R2=10·100100+100=5 V.
RiT=R1R2=R1·R2R1+R2=100·100100+100=50 .
Nyní máme standardní podobu obvodu s jedním napěťovým zdrojem U0T=5 V , rezistorem RiT=50  a kondenzátorem C = 100 μF.
Časovou konstantu obvodu vypočítáme:
τ=R·C=RiT·C=50·100·10-6=5 ms.
Napětí na kondenzátoru se nabije na hodnotu zdroje U0T :
uct=U0T1-e- tτ po nabití t5·τ bude uct=U0T=5 V.
